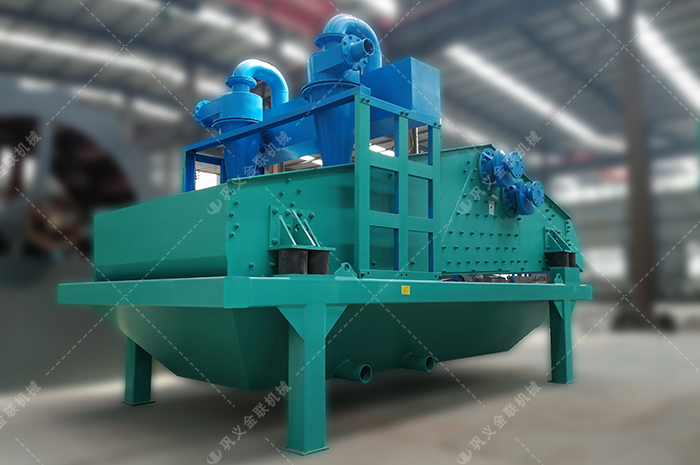

產品介紹
細沙回收機主要是用來解決細料的回收，泥沙的分離以及從中提取收集細砂的問題，因此也叫泥沙分離機、沙收集機、細砂提取機、尾礦回收機、細尾砂回收機。細沙回收機多用于安裝在砂石料生產線或者選礦生產線的尾端，即在洗砂機、球磨機或磁選機的后邊加上細沙回收機，可以一方面降低細沙流失量而減少環境污染，另一方面使細沙充分的利用，提高了企業的回報率和物料的經濟價值。

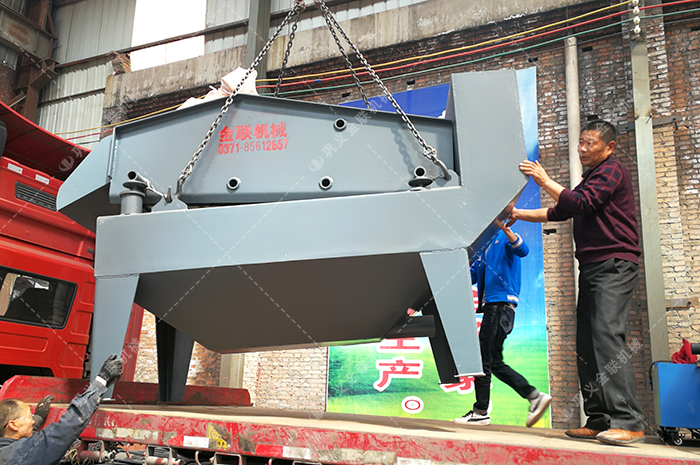

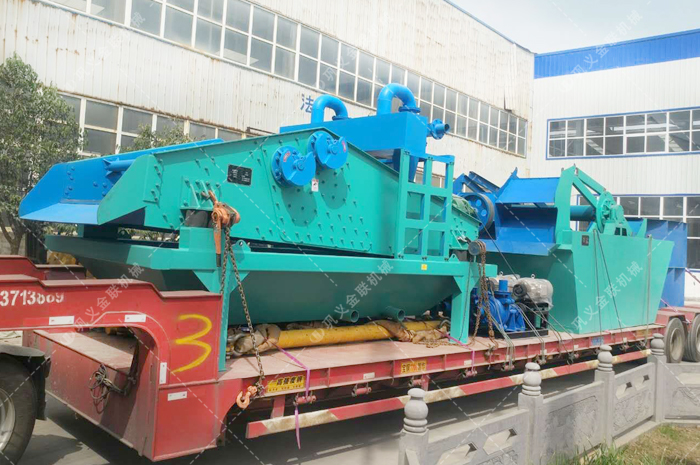

發貨圖片
細沙回收機視頻
出廠試機試驗
脫水型細沙回收機生產視頻
用途/作用
傳統的濕法制砂生產線由給料設備、破碎設備、制砂設備、洗沙設備以及篩分設備、輸送設備組成，其中洗沙設備主要有兩種：輪式洗砂機和螺旋洗砂機，但是不論采用何種形式的洗砂機，其缺點就是細砂(0.16mm以上的顆粒)流失的嚴重，有的甚至流失百分之20以上。這不但損失嚴重，而且還嚴重影響沙子的級配，造成級配不合理，細度模數偏粗，降低了機制砂的產品的質量，過多的細砂排放，還會造成環境的污染。為解決上述問題，我公司成功研制了JL系列細沙回收機。
適用范圍
細沙回收機可用于陶瓷原料加工系統的脫水環節、選礦廠的尾礦回收處理、石英砂的加工系統、水電站砂石料的加工系統等，可以解決細沙、細料的回收問題。
例如一些陶瓷原料的脫水環節用的是真空過濾機，耗電量高還需要經常更換濾布等，使用起來特別的不方便，用細沙回收機可以代替過濾機，來進行物料的脫水，達到干堆和運輸?shù)囊螅壹毶郴厥諜C的。耗電量小、操作使用方便，是企業減少成本保護環境提高回報率。
工作原理
工作原理圖
泥沙分離器是細沙回收機工作的核心部件真空。壓泵在整個設備中起到了至關重要的作用。
洗槽內的砂水混合物在真空。壓泵的作用下，被輸送至泥沙分離器，細砂在泥沙分離器內經過離心、分級、濃縮，終從沉砂嘴排出，經脫水篩脫水后，實現了泥沙分離效果，分離后的泥水及少量細砂，從泥沙分離器上部的溢流口經返料裝置回到清洗槽，實現了細砂的循環回收及水資源的重復利用，達到了節能的效果。當清洗槽內泥土含量過大時，向清洗槽內加入的泥沙混合物及水，使液面升高，從出水口排出。
結構組成
JL系列細沙回收機設計合理，使用方便，主要有以下結構部件：由電機、真空壓泵、泥沙分離器、TS脫水篩、清洗槽、返料箱。
細沙回收機特點
1、聚氨酯篩網，質量保證
脫水篩采用聚氨酯篩網壽命更長，且不會堵孔。
2、泥沙分離器，使用壽命長
泥沙分離器內襯聚氨酯，提高了整個裝置的使用壽命，可順利完成料漿濃縮，液體澄清等工作。
3、工藝結構緊湊
借鑒新型制造工藝，數字化分析各部件運行情況，內部結構緊湊，設備使用壽命延長。
4、充分回收，減負沉淀池
細砂充分回收，減少沉淀池的工作量，降低了沉淀池的清理成本。
5、結構簡單，檢修方便
經過多次現場試驗和改進，精簡多余部件，設備整體結構簡潔，回收能力強，操作和維護方便，運營費用低。
6、量身定制，量身打造
工程師可根據用戶的不同要求，設計合理的解決方案。
7、噪音低，粉塵少
設備參照國家環保標準，噪音低，可配套設備除塵，施工環境完全符合環保要求。
生產線配置
新型濕法制砂生產線主要由給料設備、破碎設備、制砂設備、洗沙設備、篩分設備、輸送機以及細沙回收機組成，其工藝流程如下所述：
石料由振動給料機均勻地送到破碎機進行粗破，粗破后的物料由膠帶輸送機送入到制砂機進行進一步破碎，細碎后的物料被輸送到振動篩進行篩分，達到成品粒度要求的物料被送入洗砂機清洗，清洗后由成品輸送帶輸出即為成品；未達到成品粒度要求的物料從振動篩返回制砂機重新加工，形成閉路多次循環。成品粒度可按用戶的需求進行組合和分級。
傳統的制砂生產線到此為止，但是新型環保制砂生產線還有。后一道程序，那就是洗砂機排出的泥漿水進入LZ細沙回收機，經過該機的脫水、分級、清洗三種功能，回收0.16mm的以下的細砂，保護了水資源環境，增加了客戶的收益。
技術參數
型號 |
分離器規格 |
脫水篩材質 |
脫水篩功率 |
水泵材質 |
處理能力(t/h) |
重量 |
|
JL250 |
250 |
高分子聚氨酯 |
2*0.55 |
Cr26 |
30-80 |
2050 |
|
JL300 |
300 |
高分子聚氨酯 |
2*0.75 |
Cr26 |
40-100 |
2200 |
|
JL350 |
350 |
高分子聚氨酯 |
2*0.75 |
Cr26 |
70-130 |
2555 |
|
JL550 |
550 |
高分子聚氨酯 |
2*1.1 |
Cr26 |
100-220 |
3250 |
|
JL650 |
650 |
高分子聚氨酯 |
2*1.1 |
Cr26 |
120-272 |
3945 |
|
JL750 |
750 |
高分子聚氨酯 |
2*1.5 |
Cr26 |
180-350 |
4900 |
|
JL900 |
900 |
高分子聚氨酯 |
2*2.2 |
Cr26 |
250-500 |
5600 |
詳細功率表名稱 | 水泵電機 | 振動電機 | 總功率 |
JL250 |
11-17.5 |
2*0.55 |
18.7-13.2 |
JL300 |
11-15 |
2*0.75 |
12.5-16.5 |
JL350 |
15 |
2*0.75 |
16.5 |
JL550 |
15-22 |
2*1.1 |
16.5-24.2 |
JL650 |
18.5-30 |
2*1.1 |
20.7-32.2 |
JL750 |
37-55 |
2*1.5 |
40-58 |
JL900 |
55-65 |
2*2.2 |
59.4-69.4 |
注：設備在不斷更新升級中，型號參數如有變動，以電話、網絡聯系為準。
